แผ่นสแตนเลสเจาะรู

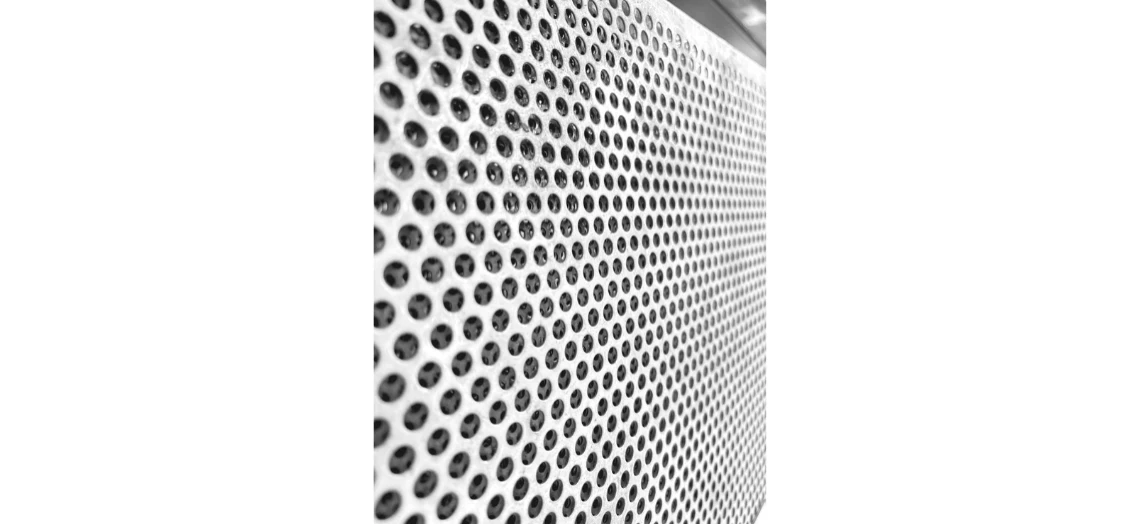

แผ่นสแตนเลสเจาะรู (Perforated Stainless Steel Sheet)

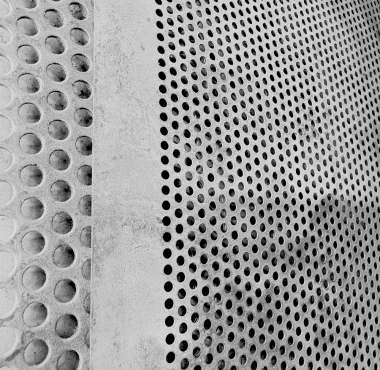

แผ่นสแตนเลสเจาะรู คือวัสดุที่มีลักษณะเป็นแผ่นแบน ผลิตจากสแตนเลสที่ถูกเจาะให้เกิดรูตามรูปแบบที่กำหนดไว้ โดยรูอาจมีรูปร่างต่าง ๆ เช่น กลม สี่เหลี่ยม หรือแบบตกแต่งพิเศษ ขึ้นอยู่กับวัตถุประสงค์ในการใช้งาน
Micro Perforated Sheet หรือ แผ่นโลหะเจาะรูขนาดเล็กพิเศษ คือแผ่นโลหะที่ผ่านกระบวนการเจาะรูให้มีขนาด “ไมโคร” หรือ “เล็กมาก” โดยขนาดของรูมักจะอยู่ที่ประมาณ 0.1 มม. ถึง 1.0 มม. และมีการจัดเรียงรูอย่างสม่ำเสมอทั่วทั้งแผ่น
วัสดุสแตนเลสที่ใช้ทำแผ่นเจาะรู
วัสดุสแตนเลสที่ใช้ทำแผ่นเจาะรูมีทั้งเกรด 304 และ 316 แต่ละเกรดมีคุณสมบัติเฉพาะตัวที่เหมาะกับงานแตกต่างกันไป ด้านล่างนี้คือรายละเอียดของสแตนเลสทั้งสองเกรด
1.1 สแตนเลส 304 (Stainless Steel 304)
สแตนเลส 304 มีคุณสมบัติเด่นด้านความทนทานต่อการกัดกร่อนในสภาพแวดล้อมทั่วไป เนื้อวัสดุแข็งแรง ขึ้นรูปและเชื่อมได้ดี ทั้งยังมีผิวสวยงาม ทำให้เหมาะกับงานที่ต้องการความทนทานและสวยงามควบคู่กัน เช่น อุปกรณ์ครัว อุปกรณ์ในอุตสาหกรรมอาหาร และงานตกแต่งอาคาร การเลือกใช้งานควรพิจารณาสภาพแวดล้อมและสารที่สัมผัส โดยเฉพาะคลอไรด์ซึ่งอาจทำให้เกิดการกัดกร่อนได้
1.2 สแตนเลส 316 (Stainless Steel 316)
สแตนเลส 316 มีส่วนผสมของโมลิบดีนัม ช่วยเพิ่มความทนทานต่อการกัดกร่อน โดยเฉพาะการกัดกร่อนแบบรูเข็มจากคลอไรด์เมื่อเทียบกับเกรด 304 จึงเป็นตัวเลือกสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนสูงขึ้น ทั้งนี้ ความเหมาะสมขึ้นอยู่กับชนิดสาร ความเข้มข้น อุณหภูมิ และสภาพการใช้งานจริง
รายละเอียดที่สำคัญของแผ่นเจาะรู
ขนาดรู – รูปทรงรู (Hole size & shape)
ชนิดรูที่พบทั่วไป
- รูวงกลม (Round / RD) – ใช้บ่อยที่สุด ระบายอากาศ/เสียงดี ราคาประหยัด
- รูสี่เหลี่ยม (Square / SQ) – ให้พื้นที่เปิดมาก เหมาะกับงานร่อน/คัดขนาด
- รูยาว/สล็อต (Slotted / SL) – ระบายทิศทางเดียว หรือให้น้ำ/อากาศไหลเป็นแนว
- รูหกเหลี่ยม/ลายตกแต่ง – ใช้กับงานสวยงามหรือพื้นที่เปิดสูงเป็นพิเศษ
รูปแบบการจัดเรียงรู (Hole Arrangement) -
นอกจากขนาดและรูปทรงรูแล้ว การจัดเรียงรูยังเป็นส่วนหนึ่งของการระบุสเปกแผ่นเจาะรู โดยรูปแบบการเรียงรูกลมแบ่งได้เป็น 3 แบบ ดังนี้
-เรียงตรง (Straight Pattern)
รูเรียงตรงกันทั้งแนวนอนและแนวตั้ง ศูนย์กลางรูอยู่ในแนวเดียวกันเป็นแถว ลักษณะคล้ายตารางสี่เหลี่ยม-เรียงสลับ 60° (60° Staggered Pattern)
รูในแถวที่ติดกันเยื้องสลับกัน โดยศูนย์กลางรูที่อยู่ใกล้กัน形成เป็นรูปสามเหลี่ยมด้านเท่า แนวทแยงระหว่างศูนย์กลางรูทำมุม 60° กับแนวแถว-เรียงสลับ 45° (45° Staggered Pattern)
รูในแถวที่ติดกันเยื้องสลับกัน โดยแนวทแยงระหว่างศูนย์กลางรูทำมุม 45° กับแนวแถว ทำให้เห็นลายรูต่อเนื่องในแนวทแยงเมื่อต้องการระบุสเปก ควรแจ้งรูปแบบการจัดเรียงรูพร้อมกับขนาดรูและระยะพิช เพื่อให้ได้ลายรูตามต้องการ
52 รายการ · ขนาดรู -Micro Perforated Shee ø(0.3-1 มม.)
· ขนาดรู -Nomal Perforated Shee ø(1.1-20 มม.)
| ขนาดรู Ø (มม.) | Pitch (มม.) | จำนวนรู/ตร.ซม. | พื้นที่เปิด (%) |
|---|---|---|---|
| 0.3 | 0.8 | 156.3 | 12.75 |
| 0.4 | 1 | 100.0 | 14.51 |
| 0.5 | 1.2 | 69.4 | 15.74 |
| 0.6 | 1.3 | 59.2 | 19.32 |
| 0.8 | 1.5 | 44.4 | 25.8 |
| 1 | 2 | 25.0 | 22.67 |
| 1.1 | 2.06 | 27 | 26 |
| 1.2 | 2.06 | 27 | 31 |
| 1.3 | 2.28 | 22 | 30 |
| 1.4 | 2.28 | 22 | 34 |
| 1.5 | 2.46 | 19 | 34 |
| 1.6 | 2.46 | 19 | 38 |
| 1.7 | 2.72 | 16 | 36 |
| 1.8 | 2.8 | 15 | 38 |
| 1.93 | 3 | 13 | 38 |
| 2 | 3 | 13 | 40 |
| 2.1 | 3.3 | 11 | 37 |
| 2.2 | 3.3 | 11 | 40 |
| 2.3 | 3.67 | 9 | 36 |
| 2.4 | 3.67 | 9 | 39 |
| 2.5 | 3.8 | 8 | 39 |
| 2.65 | 4 | 7 | 40 |
| 2.8 | 4.2 | 7 | 40 |
| 3 | 4.4 | 6 | 42 |
| 3.2 | 4.52 | 6 | 45 |
| 3.4 | 5 | 5 | 42 |
| 3.5 | 5.5 | 3.3 | 36.73 |
| 3.6 | 5.2 | 4 | 44 |
| 3.8 | 5.5 | 4 | 43 |
| 4 | 6 | 2.8 | 40.31 |
| 4.1 | 6 | 3 | 42 |
| 4.5 | 6.4 | 3 | 45 |
| 4.8 | 6.9 | 2 | 44 |
| 5 | 7.4 | 2 | 41 |
| 5.2 | 7.92 | 2 | 39 |
| 5.6 | 7 | 2 | 45 |
| 6 | 8.5 | 2 | 45 |
| 6.25 | 9 | 1 | 44 |
| 6.5 | 9.2 | 1 | 45 |
| 7 | 10 | 1.0 | 44.44 |
| 7.5 | 10.4 | 1 | 47 |
| 8 | 11.1 | 1 | 47 |
| 9 | 13 | 0.6 | 43.47 |
| 10 | 13.2 | 1 | 52 |
| 11.1 | 13.84 | 1 | 58 |
| 12 | 18 | 0.3 | 40.31 |
| 12.7 | 16.8 | 0 | 52 |
| 14 | 21 | 0.2 | 40.31 |
| 14.3 | 18 | 0 | 57 |
| 16 | 20 | 0 | 58 |
| 18 | 27 | 0.1 | 40.31 |
| 20 | 30 | 0.1 | 40.31 |
ตารางขนาดแผ่นเจาะรูสีเหลี่ยม(Perforated Square Hole Sheet)
.png)
| ลำดับ | ขนาดรู (มม.) |
Pitch (มม.) |
พื้นที่เปิด (%) |
|---|---|---|---|
| 1 | 4 × 4 | 6.38 | 39.3 |
| 2 | 5 × 5 | 8 | 39.1 |
| 3 | 5 × 5 | 10 | 25.0 |
| 4 | 6 × 6 | 9 | 44.4 |
| 6 | 7 × 7 | 10 | 49.0 |
| 7 | 8 × 8 | 10 | 64.0 |
| 8 | 10 × 10 | 12 | 69.4 |
| 9 | 10 × 10 | 15 | 44.4 |
| 10 | 10 × 10 | 20 | 25.0 |
| 11 | 15 × 15 | 20 | 56.3 |
| 12 | 20 × 20 | 25 | 64.0 |
ตารางขนาดแผ่นเจาะรู(Slot Perforated Sheet)
| ขนาดรู กว้าง × ยาว (มม.) |
Hole Center / Z1 (มม.) |
Hole Interval / Z2 (มม.) |
พื้นที่เปิด (%) |
|---|---|---|---|
| 0.40 × 3.5 | 1.10 | 8.0 | 15.9 |
| 0.40 × 4.0 | 1.55 | — | 18.8 |
| 0.50 × 4.0 | 1.40 | — | 26.0 |
| 0.70 × 3.0 | 1.50 | — | 35.0 |
| 0.70 × 4.0 | 2.10 | — | 24.2 |
| 0.80 × 16.0 | 2.70 | — | 25.0 |
| 1.0 × 10 | 7.00 | 14 | 20.0 |
| 1.0 × 20 | 6.32 | 24 | 26.4 |
| 1.5 × 20 | 7.50 | 24 | 32.7 |
| 2.0 × 20 | 8.88 | 24 | 36.7 |
| 2.5 × 20 | 10.80 | 24 | 37.5 |
| 3.0 × 20 | 12.00 | 24 | 40.3 |
| 4.0 × 20 | 16.00 | 24 | 39.8 |
| 5.0 × 20 | 18.00 | 25 | 42.1 |
ข้อมูลที่ต้องเตรียมก่อนขอใบเสนอราคา
เพื่อให้เสนอราคาและจัดเตรียมแผ่นเจาะรูได้ตรงตามความต้องการ ควรแจ้งรายละเอียดดังนี้
1.วัสดุและเกรด : ระบุชนิดวัสดุที่ต้องการ เช่น สแตนเลสเกรด 304 หรือ 316
2.ขนาดแผ่นและความหนา : แจ้งความกว้าง × ความยาว และความหนาของแผ่น โดยระบุหน่วยให้ชัดเจน
3.รูปทรงรูและขนาดรู : เช่น รูกลมระบุเส้นผ่านศูนย์กลาง รูสี่เหลี่ยมระบุขนาดด้านและรูสล็อตระบุความกว้าง × ความยาวรู
4.ระยะพิชและรูปแบบการเรียงรู : ระบุระยะระหว่างศูนย์กลางรู พร้อมรูปแบบที่ต้องการ เช่น เรียงตรง เรียงสลับ 60° หรือเรียงสลับ 45° หากมีระยะพิชสองแนว ควรระบุให้ครบ
5.พื้นที่เจาะรูและขอบทึบ : แจ้งว่าต้องการเจาะเต็มพื้นที่หรือเฉพาะบางส่วน รวมถึงขนาดขอบที่เว้นไว้ไม่เจาะรู หากเป็นรูสล็อตควรระบุทิศทางของรูเทียบกับด้านของแผ่นด้วย
6.งานแปรรูปเพิ่มเติมหรือแบบชิ้นงาน : เช่น ตัดตามขนาด พับ ม้วน หรือเชื่อมประกอบ หากมีแบบหรือภาพตัวอย่างสามารถแนบประกอบการเสนอราคาได้
7.จำนวนที่ต้องการ : ระบุจำนวนแผ่นหรือจำนวนชิ้น พร้อมแยกจำนวนของแต่ละขนาดให้ชัดเจน
8.สถานที่จัดส่งและกำหนดใช้งาน : แจ้งพื้นที่จัดส่งและวันที่ต้องการรับสินค้า เพื่อใช้ประเมินค่าขนส่งและวางแผนการผลิต
หากยังไม่ทราบสเปกครบถ้วน สามารถแจ้งลักษณะการใช้งาน พร้อมส่งภาพตัวอย่างหรือแบบชิ้นงาน เพื่อให้ช่วยพิจารณารายละเอียดที่เหมาะสมก่อนเสนอราคา
