แผ่นเจาะรูคืออะไร มีกี่ประเภท
และเหมาะกับงานอะไรบ้าง?
แผ่นเจาะรู หรือ Perforated Sheet คือแผ่นวัสดุที่ผ่านการเจาะให้เกิดช่องเปิดตามขนาด รูปทรง และระยะห่างที่กำหนด สำหรับงานอุตสาหกรรมมักใช้แผ่นโลหะ เช่น เหล็ก สแตนเลส และอะลูมิเนียม โดยนำไปใช้งานได้ทั้งการกรอง การคัดแยกวัตถุดิบ การระบายอากาศ และการตกแต่งอาคาร
แผ่นเจาะรูที่มองดูคล้ายกันอาจเหมาะกับงานต่างกัน เพราะประสิทธิภาพขึ้นอยู่กับรายละเอียดหลายอย่าง ตั้งแต่วัสดุ ความหนา ขนาดรู ไปจนถึงรูปแบบการจัดเรียงรู การรู้จักองค์ประกอบเหล่านี้จึงช่วยให้เลือกสินค้าได้ตรงกับการใช้งานมากขึ้น
แผ่นเจาะรูมีลักษณะอย่างไร?

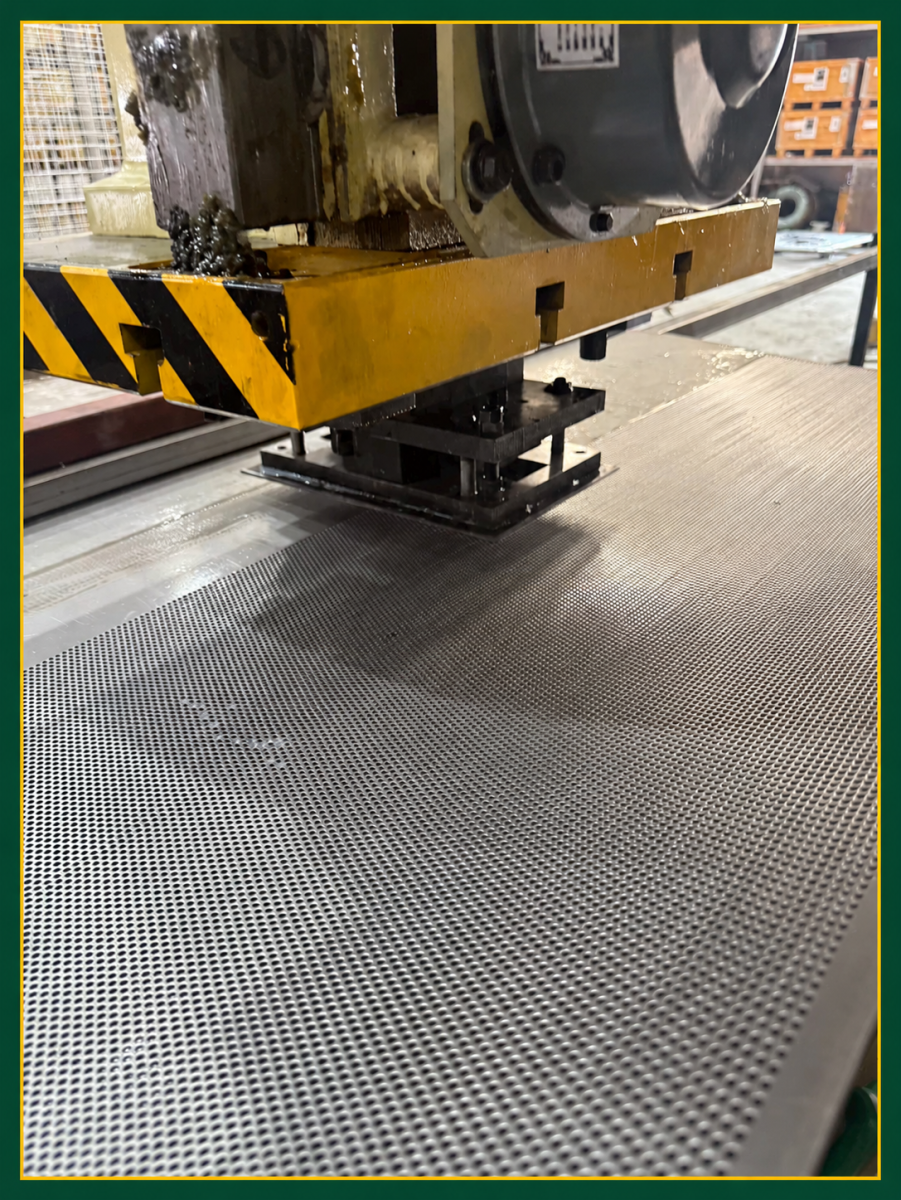

แผ่นเจาะรูผลิตจากแผ่นวัสดุที่นำมาเจาะช่องเปิด เช่น การปั๊มด้วยเครื่องจักรและแม่พิมพ์ ทำให้สามารถกำหนดรูปแบบรูซ้ำกันบนพื้นที่แผ่นได้
ช่องเปิดมีหน้าที่แตกต่างกันตามงาน เช่น ให้อากาศหรือของเหลวผ่าน ช่วยแยกวัสดุ หรือสร้างความโปร่งให้ชิ้นงาน ส่วนเนื้อโลหะที่เหลืออยู่ทำหน้าที่เป็นตัวแผ่นและเชื่อมพื้นที่ระหว่างรูเข้าด้วยกัน

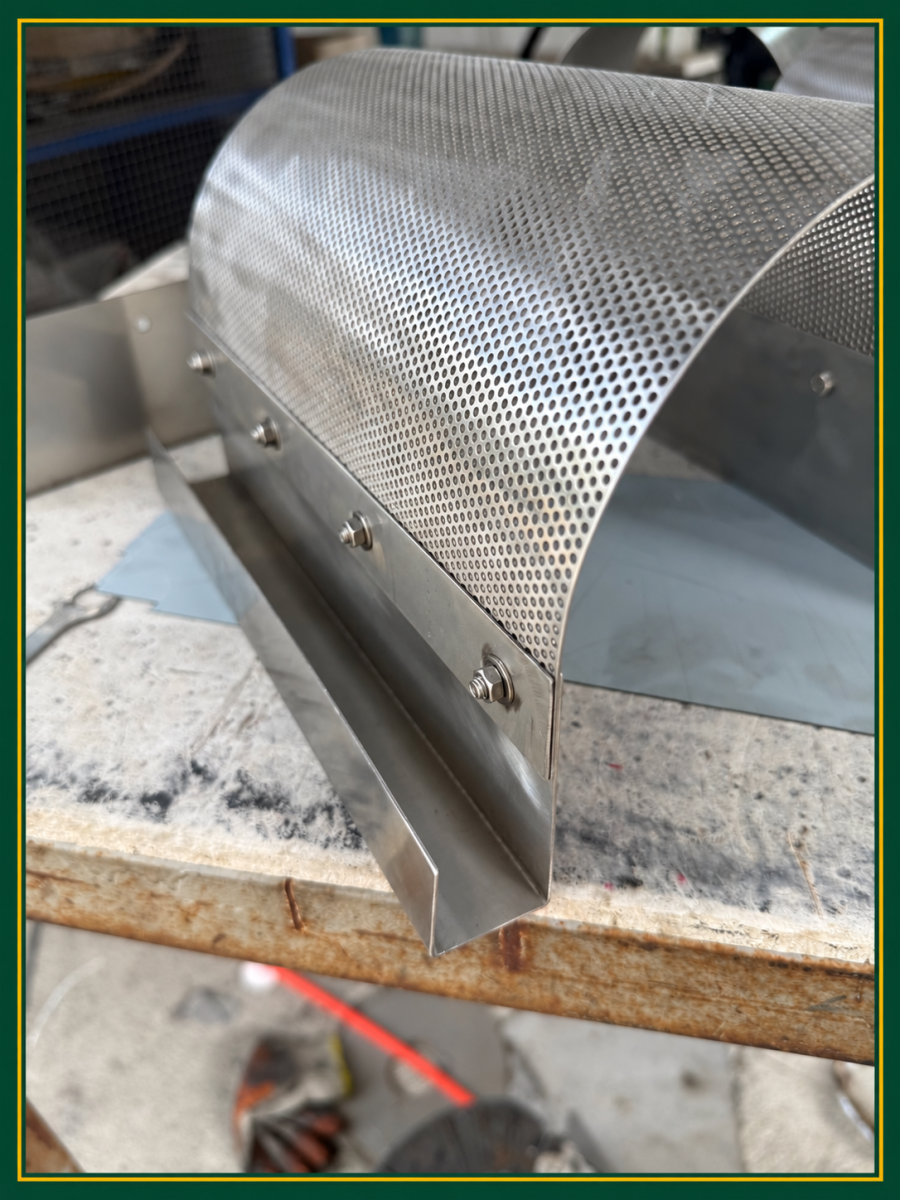

แผ่นเจาะรูสามารถนำไปแปรรูปต่อเป็นชิ้นงาน เช่น ตัดตามขนาด พับเป็นถาด หรือม้วนเป็นทรงกระบอก โดยต้องพิจารณาวัสดุ ความหนา และรูปแบบรูให้เหมาะกับขั้นตอนผลิตด้วย
แผ่นเจาะรูมีกี่ประเภท?
แผ่นเจาะรูแบ่งได้หลายวิธี จึงไม่มีจำนวนประเภทตายตัว สำหรับผู้เริ่มเลือกซื้อ ควรพิจารณาจาก ชนิดวัสดุ และ รูปแบบรู เป็นหลัก
แบ่งตามชนิดวัสดุ
| วัสดุ | ลักษณะสำคัญ | แนวทางใช้งาน |
|---|---|---|
| แผ่นเหล็กเจาะรู | ใช้ผลิตชิ้นส่วนและขึ้นรูปได้หลายลักษณะ ต้องพิจารณาการป้องกันสนิมตามสภาพแวดล้อม | ชิ้นส่วนเครื่องจักร แผงกั้น ฝาครอบ และงานอุตสาหกรรมทั่วไป |
| แผ่นเหล็กชุบสังกะสีเจาะรู | มีชั้นสังกะสีช่วยป้องกันการกัดกร่อน ต้องพิจารณาวิธีชุบและสภาพผิวหลังแปรรูป | แผงระบายอากาศ แผงกั้น และงานที่ต้องการการป้องกันสนิม |
| แผ่นสแตนเลสเจาะรู | มีความต้านทานการกัดกร่อนตามเกรดและสภาพการใช้งาน | ชิ้นส่วนงานกรอง อุปกรณ์ในกระบวนการผลิตอาหาร และงานที่ต้องทำความสะอาด |
| แผ่นอะลูมิเนียมเจาะรู | น้ำหนักเบาเมื่อเทียบกับเหล็กที่มีขนาดและความหนาเท่ากัน | แผงตกแต่ง ฝ้า แผงบังแดด และชิ้นงานที่ต้องการลดน้ำหนัก |
วัสดุแต่ละชนิดมีคุณสมบัติและข้อจำกัดต่างกัน จึงควรเลือกจากสภาพการใช้งานจริง เช่น ความชื้น สารเคมี อุณหภูมิ และวิธีทำความสะอาด ร่วมกับงบประมาณของงาน
แบ่งตามรูปแบบรู
รูปแบบที่พบได้ทั่วไปมี 4 กลุ่มดังนี้ และยังมีลวดลายพิเศษที่ผลิตตามแบบได้อีกด้วย
| รูปแบบรู | ลักษณะ |
|---|---|
| รูกลม | ช่องเปิดเป็นวงกลม ระบุขนาดด้วยเส้นผ่านศูนย์กลางรู |
| รูสี่เหลี่ยม | ช่องเปิดเป็นรูปสี่เหลี่ยม ให้แนวเส้นและลวดลายชัดเจน |
| รูสล็อตหรือรูยาว | ช่องเปิดยาวกว่าความกว้าง ต้องระบุทั้งขนาดและทิศทางของรู |
| รูหกเหลี่ยม | ช่องเปิดเป็นรูปหกเหลี่ยม สามารถจัดเรียงเป็นลวดลายคล้ายรังผึ้ง |
นอกจากรูปทรงแล้ว ยังต้องดู ขนาดรู ระยะ Pitch และการจัดเรียงรู ร่วมกัน แผ่นรูกลมสองแผ่นจึงอาจมีความโปร่งและลักษณะการใช้งานต่างกัน แม้จะเป็นรูชนิดเดียวกันก็ตาม
แผ่นเจาะรูเหมาะกับงานอะไรบ้าง?
1. งานกรองและชิ้นส่วนในระบบท่อ

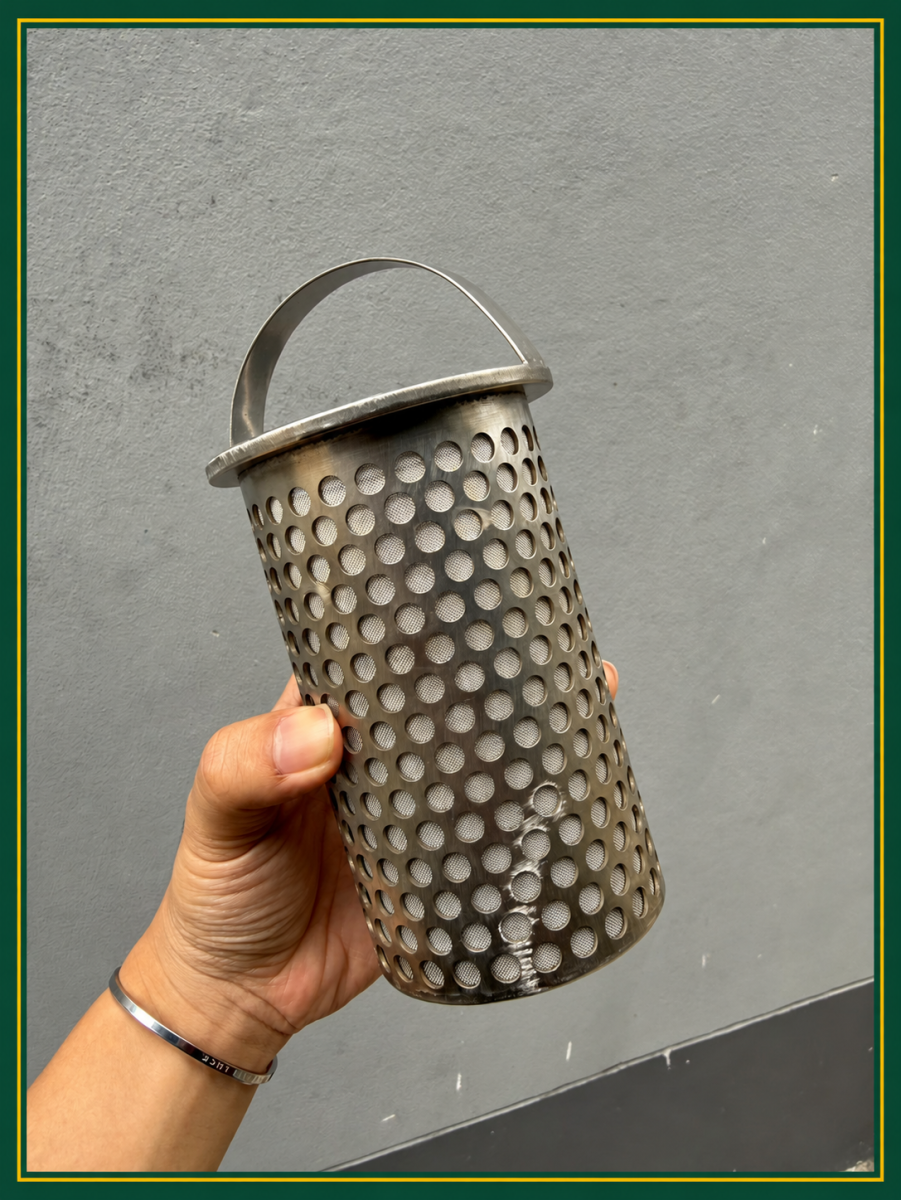

แผ่นเจาะรูใช้ทำชิ้นส่วนกรองหรือโครงรองรับวัสดุกรองได้ เช่น ไส้กรองทรงกระบอก ตะกร้ากรอง และแผ่นรองรับตะแกรงละเอียด
ในบางงาน แผ่นเจาะรูทำหน้าที่แยกเศษวัสดุโดยตรง แต่ในงานที่ต้องการกรองละเอียด อาจใช้ร่วมกับตะแกรงสานหรือวัสดุกรองอีกชั้นหนึ่ง โดยแผ่นเจาะรูช่วยรองรับโครงสร้างและเปิดทางให้ของเหลวหรืออากาศผ่าน
การเลือกจึงต้องพิจารณาทั้งสิ่งที่ต้องการแยก อัตราการไหล และการทำความสะอาด ไม่สามารถตัดสินจากขนาดรูเพียงอย่างเดียวได้

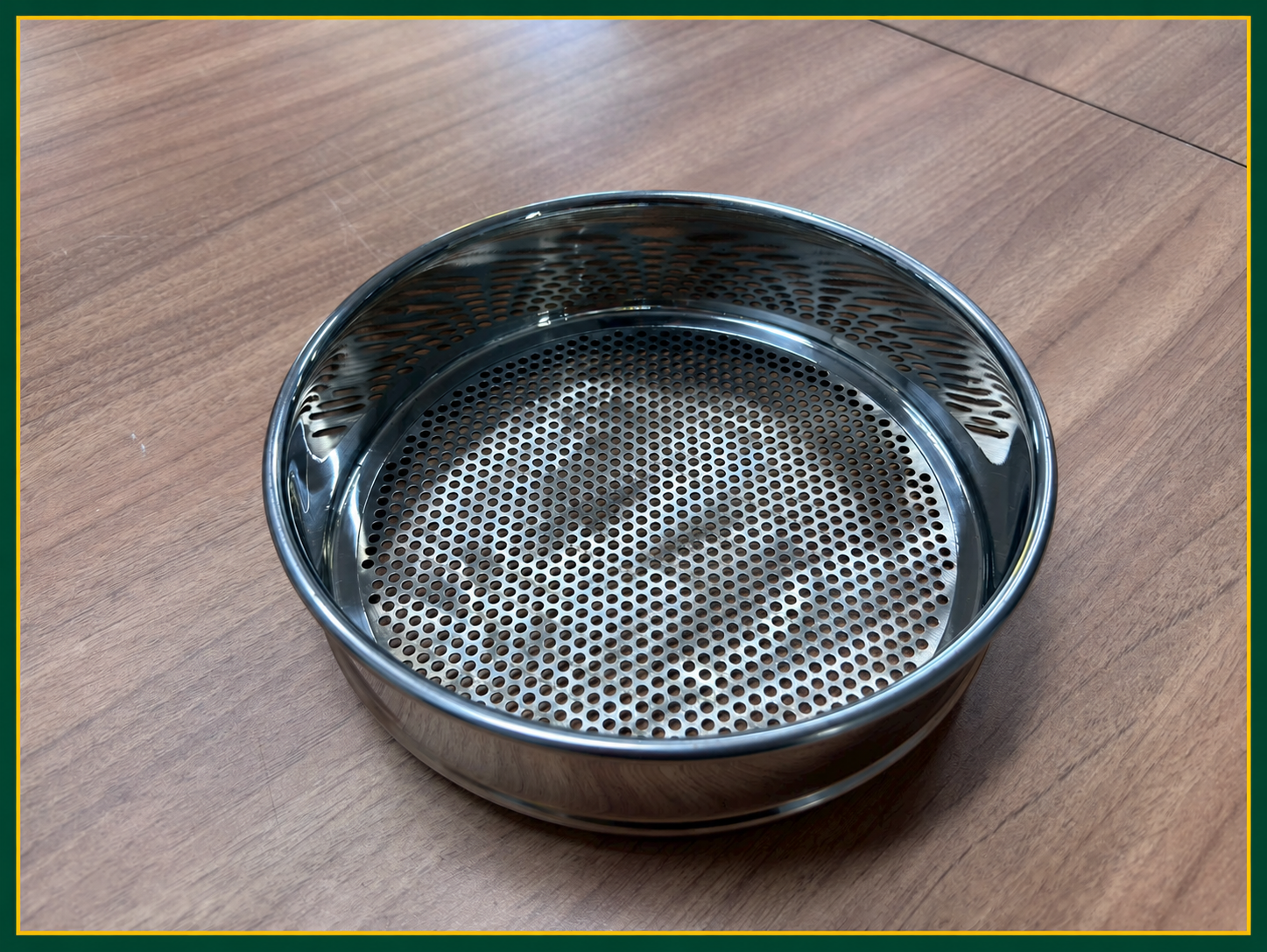

2. งานร่อน คัดขนาด และแปรรูปวัตถุดิบ
แผ่นเจาะรูสามารถเป็นส่วนหนึ่งของอุปกรณ์แยกขนาด ระบายน้ำ และแปรรูปวัตถุดิบในอุตสาหกรรมอาหาร เครื่องดื่ม และอาหารสัตว์ เช่น งานแปรรูปธัญพืช ผัก ผลไม้ และน้ำตาล
รูปทรงและขนาดของช่องเปิดต้องสัมพันธ์กับวัตถุดิบและผลลัพธ์ที่ต้องการ ส่วนวัสดุและผิวชิ้นงานต้องเหมาะกับกระบวนการผลิตและวิธีทำความสะอาด โดยเฉพาะส่วนที่สัมผัสผลิตภัณฑ์โดยตรง
3. งานระบายอากาศและฝาครอบอุปกรณ์
ตัวอย่างการใช้งาน ได้แก่ ช่องระบายอากาศ ฝาครอบเครื่องจักร และแผงของตู้หรืออุปกรณ์ที่ต้องการให้อากาศไหลผ่าน
แผ่นเจาะรูช่วยให้สามารถออกแบบช่องเปิดควบคู่กับตัวแผงได้ แต่การเลือกต้องดูพื้นที่เปิดรวมและข้อกำหนดของอุปกรณ์ด้วย หากใช้เป็นส่วนป้องกันการเข้าถึงเครื่องจักร ต้องพิจารณาขนาดรู ระยะห่างจากจุดอันตราย และการติดตั้งให้เหมาะกับข้อกำหนดความปลอดภัยของงานนั้น
4. งานตกแต่งและองค์ประกอบอาคาร
แผ่นเจาะรูใช้ทำฉากกั้น แผงตกแต่ง แผงบังตา และแผงประกอบอาคารได้ โดยเลือกรูปแบบรูเพื่อสร้างลวดลายและระดับความโปร่งตามที่ต้องการ
งานกลุ่มนี้ต้องพิจารณาทั้งรูปลักษณ์ วัสดุ การทำผิว และสภาพแวดล้อมที่ติดตั้ง เพื่อให้ชิ้นงานเหมาะกับการใช้งานภายในหรือภายนอกอาคาร
ก่อนเลือกซื้อแผ่นเจาะรู ควรดูอะไรบ้าง?
สำหรับการเริ่มต้นเลือกสเปก มีข้อมูลสำคัญ 5 เรื่องที่ควรรู้
1. นำไปใช้ทำอะไร
ระบุหน้าที่ของชิ้นงานก่อน เช่น กรอง ร่อน ระบายอากาศ หรือทำแผงตกแต่ง เพื่อช่วยกำหนดสเปกให้ตรงงาน
2. ใช้วัสดุและเกรดใด
พิจารณาสิ่งที่สัมผัสกับชิ้นงาน รวมถึงความชื้น อุณหภูมิ และสารที่ใช้ทำความสะอาด หากเลือกสแตนเลส ควรระบุเกรดที่ต้องการให้ชัดเจนด้วย
3. ขนาดแผ่นและความหนาเท่าไร
ระบุความกว้าง ความยาว และความหนาให้ชัด รวมถึงต้องนำไปตัด พับ หรือม้วนต่อหรือไม่
4. ต้องการรูแบบใด
ระบุรูปทรง ขนาดรู ระยะ Pitch และการจัดเรียงรู โดย Pitch คือระยะระหว่างศูนย์กลางรู ส่วน Open Area คือสัดส่วนพื้นที่ช่องเปิดเมื่อเทียบกับพื้นที่ที่พิจารณา
5. ต้องเว้นขอบหรือติดตั้งอย่างไร
ตรวจสอบตำแหน่งขอบทึบ รูยึด แนวพับ และรายละเอียดประกอบกับชิ้นส่วนอื่น โดยแนบแบบหากมี
ข้อมูลเหล่านี้ช่วยให้ผู้ผลิตเข้าใจความต้องการและเสนอสินค้าหรือวิธีผลิตได้ตรงขึ้น โดยเฉพาะงานที่ต้องสั่งผลิตตามแบบ
หากต้องการเลือกแผ่นเจาะรูสำหรับงานของคุณ สามารถส่งแบบ ภาพชิ้นงานเดิม หรือรายละเอียดการใช้งานให้ บริษัท ไทย พั้นชิ่ง เพลท จำกัด เพื่อสอบถามสเปกและแนวทางผลิตที่เหมาะสมก่อนขอใบเสนอราคา
สรุป
แผ่นเจาะรู หรือ Perforated Sheet คือแผ่นวัสดุที่เจาะช่องเปิดตามรูปแบบและขนาดที่กำหนด วัสดุที่พบได้ทั่วไป ได้แก่ เหล็ก เหล็กชุบสังกะสี สแตนเลส และอะลูมิเนียม ส่วนรูปแบบรูมีทั้งรูกลม รูสี่เหลี่ยม รูสล็อต และรูหกเหลี่ยม ใช้ได้กับงานกรอง คัดแยกวัตถุดิบ ระบายอากาศ และตกแต่งอาคาร
การเลือกแผ่นเจาะรูควรเริ่มจากลักษณะงาน แล้วพิจารณาวัสดุ ความหนา ขนาดรู ระยะ Pitch และการติดตั้งร่วมกัน เพราะแผ่นที่ดูคล้ายกันอาจมีคุณสมบัติและประสิทธิภาพต่างกัน การกำหนดสเปกให้ชัดเจนจึงช่วยให้ได้ชิ้นงานที่เหมาะสมและลดโอกาสสั่งซื้อผิดประเภท
