แผ่นเจาะรูมีกี่แบบ? รูกลม รูสี่เหลี่ยม และรูสล็อต ต่างกันอย่างไร เลือกแบบไหนดี?

แผ่นเจาะรูกลม ใช้งานได้หลากหลาย

แผ่นเจาะรูกลมมีช่องเปิดเป็นวงกลม ระบุขนาดรูด้วยเส้นผ่านศูนย์กลาง และสามารถจัดเรียงได้ทั้งแบบแนวตรงและแบบสลับ พบการใช้งานได้ตั้งแต่แผงระบายอากาศ แผงครอบอุปกรณ์ ไปจนถึงงานกรองและงานตกแต่ง ^[1]

สำหรับผู้ที่เริ่มเลือกแผ่นเจาะรู รูกลมเป็นรูปแบบหนึ่งที่นำมาพิจารณาได้ในหลายงาน แต่ยังต้องเลือกขนาดรูให้ตรงกับหน้าที่ของชิ้นงาน เช่น แผ่นสำหรับคัดแยกวัสดุจะให้ความสำคัญกับขนาดช่องเปิด ส่วนแผงตกแต่งจะพิจารณาความโปร่งและภาพรวมของลวดลายร่วมด้วย

จุดที่ควรดูเพิ่มเติมคือระยะห่างและการเรียงรู เพราะรูกลมขนาดเท่ากันไม่ได้หมายความว่าแผ่นจะมีความโปร่งเท่ากันเสมอไป

แผ่นเจาะรูสี่เหลี่ยม ให้ลวดลายเป็นระเบียบ

แผ่นเจาะรูสี่เหลี่ยมจัตุรัสมีช่องเปิดที่ด้านทั้งสี่เท่ากัน เมื่อจัดเรียงเป็นแนวตรงจะเห็นลวดลายคล้ายตาราง เหมาะสำหรับนำมาพิจารณาในงานที่ต้องการแนวเส้นชัดเจน เช่น แผงตกแต่ง ฉากกั้น หรือหน้าบานตู้ที่ต้องการช่องเปิด

การระบุขนาดใช้ความยาวด้านของรู โดยต้องแยกให้ชัดจากระยะห่างระหว่างรู หากต้องการช่องสี่เหลี่ยมผืนผ้า ควรระบุทั้งความกว้างและความยาว พร้อมแนบแบบหรือตัวอย่างเพื่อให้เข้าใจตรงกัน

สำหรับงานตกแต่ง แนวรูและขอบแผ่นมีผลต่อภาพรวมของชิ้นงาน โดยเฉพาะเมื่อต้องนำหลายแผ่นมาต่อกัน จึงควรกำหนดทิศทางลายและตำแหน่งรอยต่อไปพร้อมกับขนาดแผ่น

แผ่นเจาะรูสล็อต มีช่องเปิดยาวและมีทิศทางของลาย

รูสล็อตเป็นช่องเปิดที่มีความยาวมากกว่าความกว้าง โดยปลายรูอาจเป็นแบบมนหรือแบบเหลี่ยม และสามารถจัดเรียงเป็นแนวตรงหรือแบบสลับได้ รูชนิดนี้พบได้ทั้งในงานอุตสาหกรรมและงานออกแบบ เช่น แผงระบายอากาศ แผงบังแดด และผนังตกแต่ง ^[2]

สิ่งที่ต้องระบุให้ชัดคือ ความกว้าง ความยาว ลักษณะปลายรู และทิศทางของสล็อตเมื่ออยู่บนชิ้นงานจริง เพราะการวางสล็อตแนวนอนกับแนวตั้งทำให้ลวดลายที่มองเห็นต่างกัน

หากนำไปใช้คัดแยกวัสดุ ควรพิจารณารูปร่างของวัสดุที่ต้องการให้ผ่านด้วย โดยเฉพาะวัสดุที่มีลักษณะยาวหรือแบน การทดลองกับตัวอย่างจริงจะช่วยประเมินความเหมาะสมได้ดีกว่าการเทียบตัวเลขขนาดรูเพียงอย่างเดียว

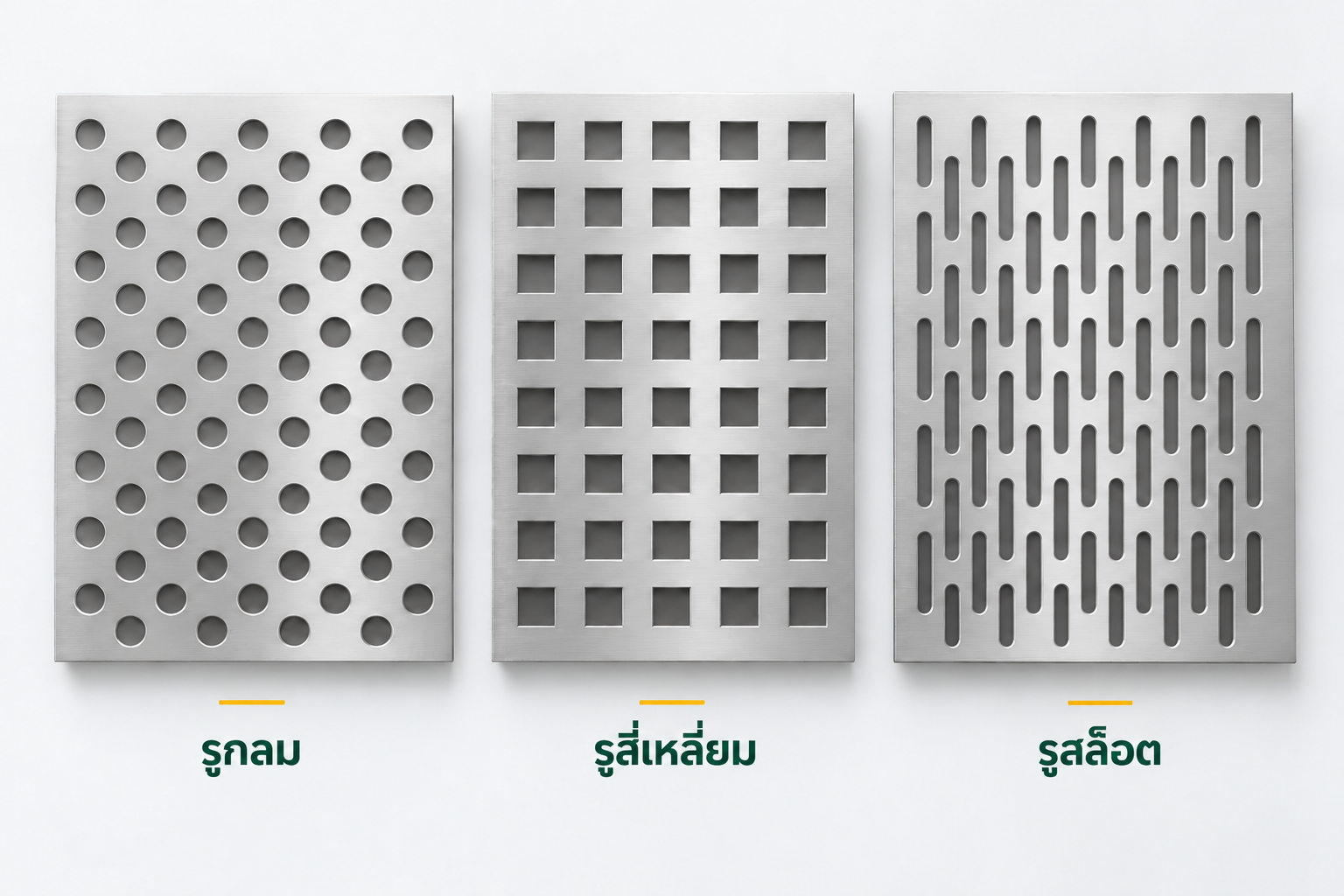

เปรียบเทียบรูกลม รูสี่เหลี่ยม และรูสล็อต

ตารางนี้ใช้เปรียบเทียบลักษณะเบื้องต้น ส่วนการเลือกใช้งานจริงยังต้องดูวัสดุ ความหนา และรายละเอียดการติดตั้งร่วมกัน

รูปทรงรูกับการเรียงรู ต่างกันอย่างไร?

รูปทรงรู หมายถึงรูแต่ละช่องมีลักษณะอย่างไร เช่น กลม สี่เหลี่ยม หรือสล็อต ส่วน การเรียงรู หมายถึงการวางตำแหน่งของรูเหล่านั้นบนแผ่น

ตัวอย่างการเรียงรูที่พบได้บ่อย ได้แก่

• เรียงตรง: รูอยู่ในแนวแถวและแนวคอลัมน์ตรงกัน
• เรียงสลับ: รูในแถวถัดไปเยื้องจากแถวก่อนหน้า เช่น รูกลมเรียงสลับ 60 องศา

ดังนั้น คำว่า “แผ่นเจาะรูกลม” ยังไม่ได้บอกรายละเอียดทั้งหมด เพราะรูกลมชนิดเดียวกันสามารถจัดเรียงได้หลายแบบ ก่อนสั่งผลิตจึงควรระบุทั้งรูปทรงรูและการเรียงรู หรือส่งภาพตัวอย่างประกอบ ^[3]

เลือกขนาดรูและ Pitch ให้เหมาะกับงานอย่างไร?

Pitch คือระยะจากศูนย์กลางรูหนึ่งไปยังศูนย์กลางของรูถัดไปตามแนวที่กำหนด ขนาดรู ระยะ Pitch และการเรียงรูเป็นข้อมูลที่ใช้ร่วมกันในการหาสัดส่วนพื้นที่เปิด หรือ Open Area ซึ่งบอกว่าบริเวณลายเจาะมีพื้นที่ช่องเปิดมากน้อยเพียงใด ^[4]

แนวทางเลือกเบื้องต้นควรเริ่มจากหน้าที่ของชิ้นงาน

งานคัดแยกหรือกรอง: เริ่มจากสิ่งที่ต้องการให้ผ่านและสิ่งที่ต้องการกั้นไว้ แล้วพิจารณาขนาดและรูปทรงของรูให้สัมพันธ์กัน หากวัสดุมีรูปร่างไม่สม่ำเสมอ ควรทดลองกับตัวอย่างก่อนกำหนดสเปกผลิตจริง

งานระบายอากาศ: พิจารณาพื้นที่เปิดร่วมกับขนาดแผงและเงื่อนไขการติดตั้ง ไม่ควรตัดสินจากการเห็นว่ารูใหญ่หรือมีจำนวนรูมากเพียงอย่างเดียว

งานตกแต่งหรือฉากกั้น: ดูทั้งรูปทรงรู การเรียงรู ระยะมอง และความโปร่งที่ต้องการ การดูตัวอย่างแผ่นจริงจะช่วยให้เห็นผลของแสงและลวดลายได้ชัดขึ้น

เมื่อได้รูปแบบรูที่ต้องการแล้ว จึงตรวจสอบวัสดุ ความหนา ขนาดแผ่น ขอบเว้นรู และตำแหน่งยึด เพื่อให้รายละเอียดทั้งหมดสอดคล้องกับการใช้งาน

สอบถามแผ่นเจาะรูให้ตรงกับงานของคุณ

หากยังไม่แน่ใจว่าควรเลือกรูกลม รูสี่เหลี่ยม หรือรูสล็อต สามารถนำแบบชิ้นงาน ภาพตัวอย่าง หรือรายละเอียดการใช้งานมาสอบถาม บริษัท ไทย พั้นชิ่ง เพลท จำกัด โดยแจ้งวัสดุ ความหนา ขนาดแผ่น และจำนวนที่ต้องการ เพื่อให้ตรวจสอบรูปแบบรูและรายละเอียดการผลิตที่เหมาะสมก่อนเสนอราคา

สรุป

แผ่นเจาะรูแต่ละรูปแบบมีลักษณะต่างกัน รูกลมใช้ได้ในงานหลากหลาย รูสี่เหลี่ยมให้แนวลายเป็นระเบียบ ส่วนรูสล็อตมีช่องเปิดยาวและเห็นทิศทางของลายชัด การเลือกให้เหมาะกับงานควรพิจารณา รูปทรงรู ขนาดรู การเรียงรู และระยะ Pitch ร่วมกับวัสดุ ความหนา และการติดตั้ง เพื่อให้ได้ชิ้นงานที่ตอบโจทย์ทั้งการใช้งานและรูปลักษณ์
