แผ่นเจาะรูมีขนาดและความหนาเท่าไร?
วิธีอ่านสเปกก่อนเลือกซื้อ
ขนาดแผ่นเจาะรูต้องดูทั้งความกว้าง ความยาว ความหนา ขนาดรู และระยะห่างระหว่างรู เพราะแต่ละค่าบอกลักษณะของสินค้าคนละส่วน การระบุเพียงว่า “แผ่นเจาะรู 3 มิล” จึงอาจทำให้เข้าใจคลาดเคลื่อนว่าหมายถึงความหนาของแผ่น หรือขนาดของรูเจาะ
การอ่านสเปกให้ครบตั้งแต่ต้นช่วยให้ผู้ซื้อและผู้ผลิตเข้าใจตรงกัน ทั้งการซื้อแผ่นไปแปรรูปเองและการสั่งผลิตเป็นชิ้นงานตามแบบ
ขนาดแผ่น ความหนา และขนาดรู ต่างกันอย่างไร?

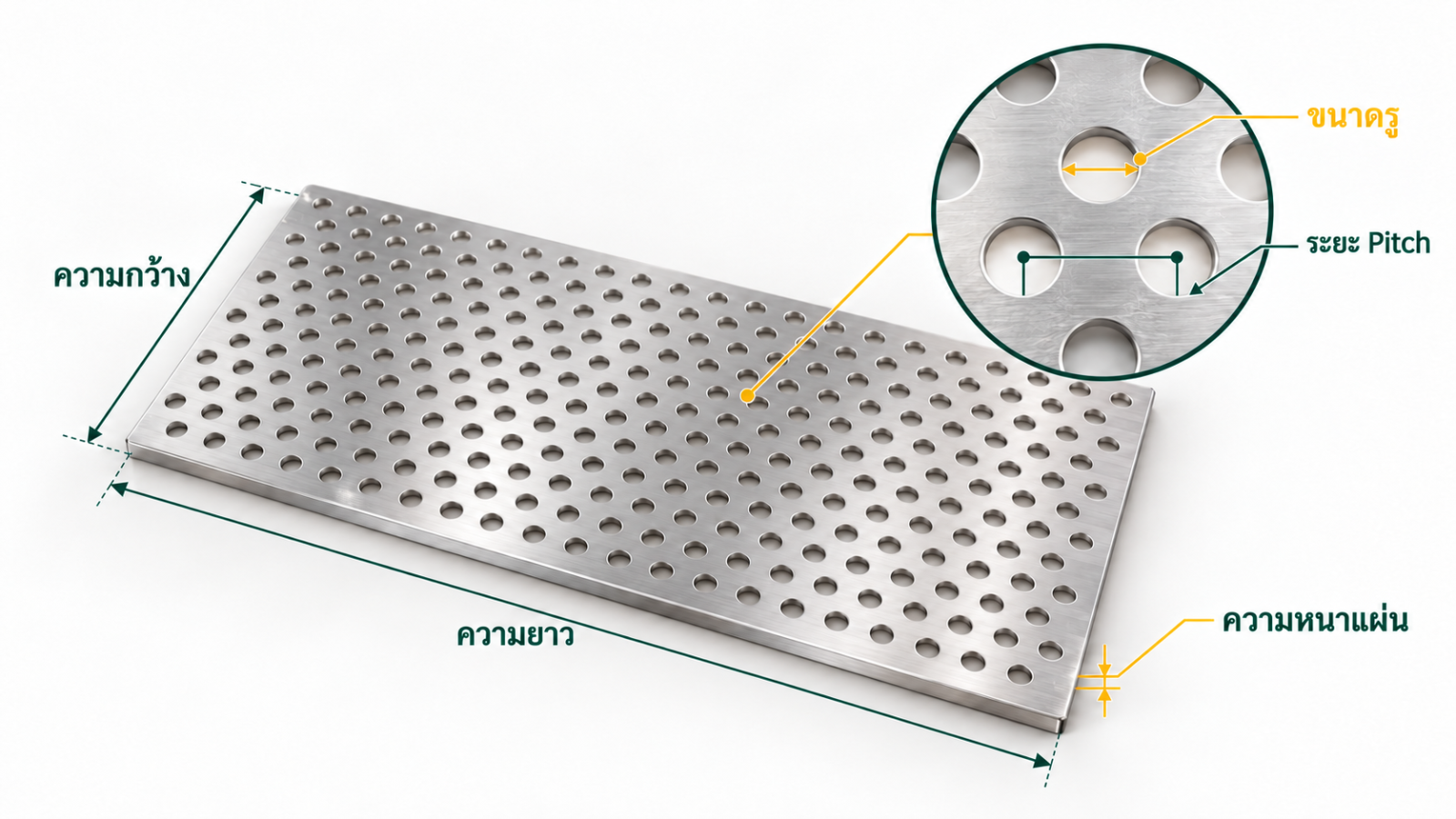

ก่อนเลือกซื้อ ควรแยกความหมายของตัวเลขสำคัญให้ชัดเจน ดังนี้
| รายการ | ความหมาย | ตัวอย่างการระบุ |
|---|---|---|
| ขนาดแผ่น | ความกว้างและความยาวของแผ่น | 4 × 8 ฟุต |
| ความหนาแผ่น | ความหนาของเนื้อวัสดุ | หนา 1.5 มม. |
| ขนาดรู | ขนาดของช่องเปิดที่เจาะลงบนแผ่น | รูกลมเส้นผ่านศูนย์กลาง 3 มม. |
| ระยะ Pitch | ระยะจากศูนย์กลางรูหนึ่งถึงศูนย์กลางรูถัดไปตามแนวที่กำหนด | Pitch 5 มม. |
| รูปแบบการเรียงรู | การจัดวางตำแหน่งรูบนแผ่น | เรียงตรง หรือเรียงสลับตามแบบ |
ข้อมูลเหล่านี้เป็นส่วนหนึ่งของรายละเอียดที่ใช้ระบุแผ่นเจาะรู โดยควรแจ้งวัสดุและเกรดร่วมด้วย เช่น เหล็ก หรือสแตนเลส 304 เพื่อให้ตรวจสอบรายการสินค้าได้ตรงตามต้องการ
ตัวอย่างเช่น “แผ่นหนา 1.5 มม. รูกลม 3 มม.” หมายถึงเนื้อแผ่นมีความหนา 1.5 มม. และรูเจาะมีเส้นผ่านศูนย์กลาง 3 มม. ทั้งสองค่าเป็นคนละส่วนของสเปก
แผ่นเจาะรูมีขนาดแผ่นเท่าไรบ้าง?
ขนาดแผ่นเจาะรูส่วนใหญ่นิยมเรียกเป็นหน่วยฟุต โดยมีขนาดหลัก 2 ขนาด ได้แก่ 4 × 8 ฟุต และ 5 × 10 ฟุต
| ขนาดแผ่น กว้าง × ยาว (ฟุต) | ขนาดโดยประมาณ กว้าง × ยาว (เมตร) |
|---|---|
| 4 × 8 ฟุต | 1.2 × 2.4 เมตร |
| 5 × 10 ฟุต | 1.5 × 3 เมตร |
ขนาดในหน่วยเมตรข้างต้นเป็นค่าประมาณเพื่อให้เข้าใจง่าย หากต้องนำแผ่นไปตัด ใส่กรอบ หรือประกอบกับชิ้นงานอื่น ควรยืนยันขนาดจริงเป็นมิลลิเมตรก่อนสั่งซื้อ
สำหรับงานตัดตามขนาด ควรระบุความกว้างและความยาวที่ต้องการ พร้อมแจ้งรายละเอียดการพับหรือม้วนเพิ่มเติม โดยแยกให้ชัดว่าเป็นขนาดแผ่นก่อนขึ้นรูปหรือขนาดชิ้นงานหลังขึ้นรูป
แผ่นเจาะรูมีความหนาเท่าไร?
แผ่นเจาะรูมีความหนาให้เลือกหลายระดับ ตัวอย่างช่วงที่ผู้ผลิตบางรายระบุไว้คือ 0.5–5.0 มม. โดยขึ้นอยู่กับวัสดุ ช่วงนี้เป็นข้อมูลของสินค้าบางกลุ่ม จึงไม่ใช่ขอบเขตความหนาของแผ่นเจาะรูทั้งหมด หรือการยืนยันช่วงที่ผู้ผลิตทุกรายรับผลิตได้
ในการสอบถามสินค้า ควรระบุความหนาเป็นมิลลิเมตรให้ชัดเจน เช่น “ต้องการแผ่นหนา 1.5 มม.” พร้อมแจ้งวัสดุ ขนาดรู และรูปแบบการเรียงรู เพื่อให้ผู้ผลิตตรวจสอบว่าสามารถผลิตตามสเปกนั้นได้หรือไม่
หากสเปกใช้คำว่า Gauge หรือเบอร์แผ่น ควรตรวจตารางเทียบของวัสดุชนิดนั้นก่อน เพราะเบอร์เดียวกันอาจมีความหนาต่างกันระหว่างเหล็กกับสแตนเลส การยืนยันเป็นมิลลิเมตรช่วยลดความสับสนได้
ระยะ Pitch และรูปแบบการเรียงรู ต้องระบุอย่างไร?

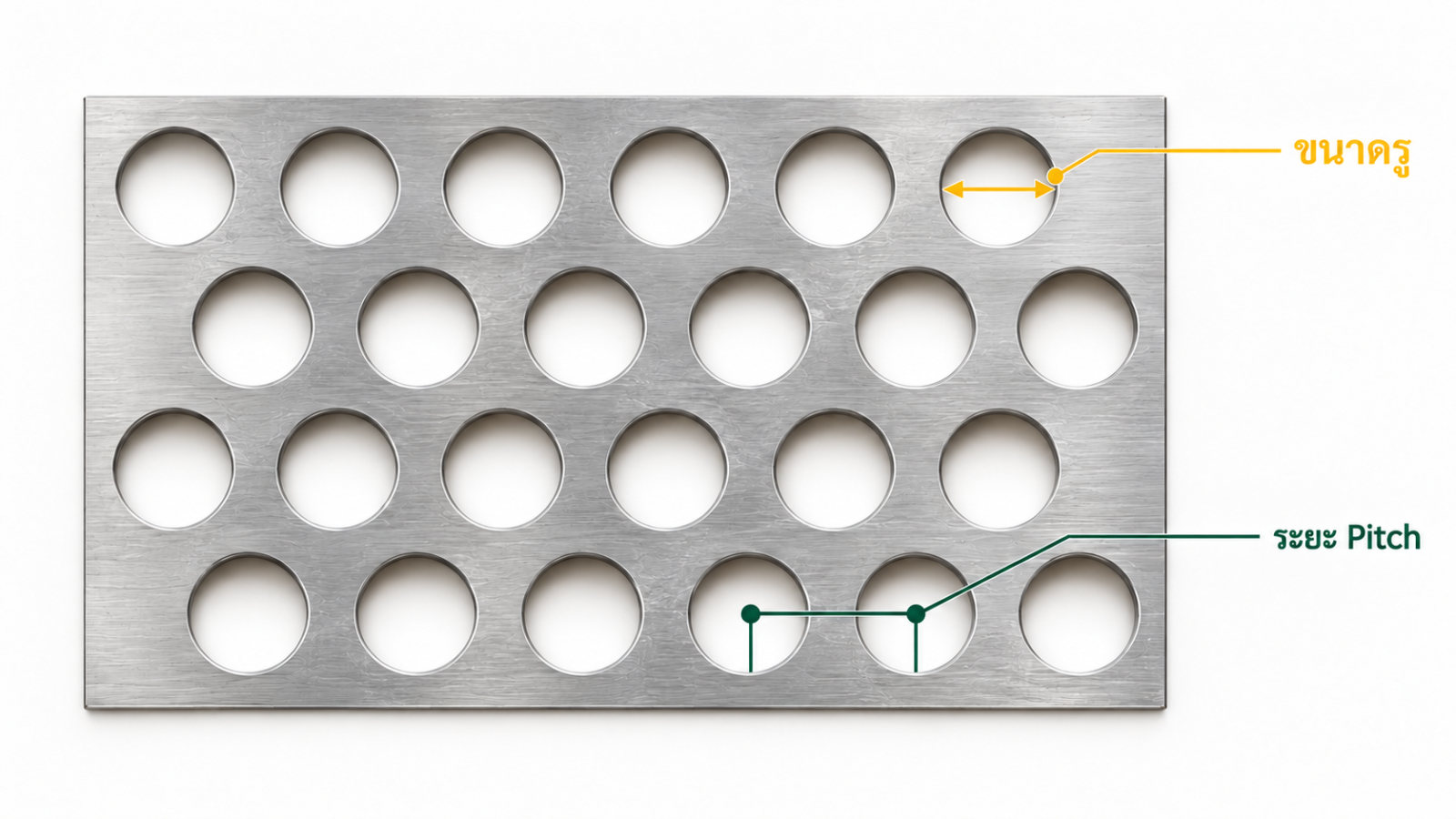

Pitch คือระยะจากศูนย์กลางรูถึงศูนย์กลางรู ไม่ใช่ช่องว่างระหว่างขอบรู
ตัวอย่างเช่น รูกลมเส้นผ่านศูนย์กลาง 3 มม. และ Pitch 5 มม. จะเหลือเนื้อวัสดุระหว่างขอบรูตามแนวที่วัด Pitch เท่ากับ 5 − 3 = 2 มม.
ส่วนรูปแบบการเรียงรู ควรระบุว่าเป็น เรียงตรง เรียงสลับ หรือยึดตามแบบที่ตกลงกัน เพราะระยะ Pitch เพียงค่าเดียวไม่ได้อธิบายตำแหน่งรูทั้งหมด การระบุสเปกจึงควรมีทั้งขนาดรู ระยะ Pitch และรูปแบบการเรียงรูร่วมกัน
หากใช้ลายมาตรฐานที่ตกลงกับผู้ผลิตไว้แล้ว สามารถอ้างอิงรหัสลายหรือแบบเดิมได้ โดยไม่จำเป็นต้องเขียนรายละเอียดมุมซ้ำทุกครั้ง แต่ควรมีข้อมูลอ้างอิงที่ชัดเจนเพื่อให้ตรวจสอบได้ตรงกัน
ตัวอย่างการระบุสเปกแผ่นเจาะรู
สมมุติว่าต้องการสั่งแผ่นเจาะรูสำหรับนำไปประกอบเป็นชิ้นงาน สามารถแจ้งรายละเอียดเบื้องต้นได้ดังนี้
สแตนเลส 304 กว้าง 600 × ยาว 1,000 มม. หนา 1.5 มม. รูกลม Ø3 มม. Pitch 5 มม. เรียงสลับตามแบบ เว้นขอบทึบทั้ง 4 ด้าน ด้านละ 20 มม. จำนวน 10 แผ่น
ตัวอย่างนี้ใช้เพื่ออธิบายวิธีแจ้งสเปก ก่อนสั่งผลิตจริงควรแนบแบบที่แสดงตำแหน่งรู แนววัด Pitch และขอบทึบ เพื่อให้รายละเอียดครบถ้วน
หากมีงานพับ ม้วน รูยึด หรือข้อกำหนดเพิ่มเติม ควรระบุในแบบด้วย รวมถึงค่าความคลาดเคลื่อนที่ยอมรับได้ในส่วนที่ต้องประกอบเข้ากับชิ้นงานอื่น
ข้อมูลที่ควรเตรียมก่อนขอใบเสนอราคา
เพื่อให้ตรวจสอบสเปกและเสนอราคาได้ตรงกับงาน ควรเตรียมข้อมูลดังนี้
- วัสดุและเกรด ที่ต้องการ
- ความกว้าง ความยาว และความหนา พร้อมหน่วย
- รูปทรงรู ขนาดรู ระยะ Pitch และรูปแบบการเรียงรู
- ขอบทึบและรายละเอียดการแปรรูป เช่น ตัด พับ หรือม้วน
- จำนวนที่ต้องการ และแบบชิ้นงานหรือภาพตัวอย่างประกอบ
ข้อมูลเรื่องวัสดุ ขนาด จำนวน ลายรู ขอบ และงานแปรรูป เป็นรายละเอียดสำคัญในการระบุความต้องการก่อนสั่งซื้อแผ่นเจาะรู
หากยังไม่ทราบสเปกครบ สามารถส่งแบบ ภาพชิ้นงานเดิม หรือรายละเอียดการใช้งานให้ บริษัท ไทย พั้นชิ่ง เพลท จำกัด เพื่อสอบถามขนาดและแนวทางผลิตก่อนขอใบเสนอราคา
สรุป
การเลือกแผ่นเจาะรูควรดูให้ครบทั้ง ขนาดแผ่น ความหนา วัสดุ ขนาดรู ระยะ Pitch และรูปแบบการเรียงรู รวมถึงขอบทึบและรายละเอียดการแปรรูปที่เกี่ยวข้อง
การระบุหน่วยให้ชัดเจนและแนบแบบประกอบ ช่วยให้ผู้ซื้อและผู้ผลิตเข้าใจตรงกัน ลดความคลาดเคลื่อนในการสั่งซื้อ และตรวจสอบได้ว่าแผ่นเจาะรูที่ต้องการเหมาะกับชิ้นงานหรือไม่
